安川机器人的外部IO启动运行，即通过外部信号控制机器人启动、暂停、复位、选择主程序和运行程序。
一、安川机器人机械安全端子台基板（JANCD-YFC22-E）
1、机械安全 I/O 基板（JANCD-YSF22B-E）
2、安全端子台基板接线外引
（1）机械安全端子台基板（JANCD-YFC22-E）是为了连接安全输出输入信号等专用外部信号的端子台基板。
（2）安全端子基台实物图片
3、安全段子台基板100个端口作用 JANCD-YFC22-E 连接端子表
二、安川机器人通用 I/O 基板（JANCD-YIO21-E）
1、通用IO基板插头外接
（1）电箱背板插头
（2）外接实物图
（3）机器人通用输出入连接器（CN306、307、308、309）
机器人通用输出入连接器（CN306、307、308、309）的连接制作连接在通用 I/O 基板（JANCD-YIO21-E）的输出入插头（CN306、307、308、 309）的电线时，请参考下图。电线请使用无屏蔽的双绞线。（电线一侧的插头及I/O端子台为选装件）
（4）连接器端子头
（5）外接端子实物图CN306
（6）外接端子实物图CN308
2、通用IO基板供电电源
（1）接线板端子
（2）实物接线图：用外接开关电源24V和0V
3、通用IO基板CN306图
（1）CN306接线端子图
（2）CN306实物图
4、通用IO基板CN307
5、通用IO基板CN308
（1）CN308接线端子图
（2）CN308实物图
6、通用IO基板CN309
三、安川外部启动常用的信号及其接线图
1、安全端子台基板常用IO接线图
（1）外部急停接线图
外连接外部操作设备等的急停开关时使用。输入信号，关闭伺服电源，停止程序执行。信号输入时，无法接通伺服电源。由于机器人出厂时配有跳线，使用时必须先取下跳线。不取下跳线，即使输入了外部急停信号也不会起作用，会造成人身伤害或设备损坏。
（2）暂停接线图
连接外部操作设备等的暂停开关时使用。输入信号，停止程序。信号输入时将无法开始作业和进行轴操作。由于机器人出厂时配有跳线，使用时必须先取下跳线。不取下跳线，即使输入了外部急停信号也不会起作用，会造成人身伤害或设备损坏。
3）外部上电接线图
连接外部操作设备等的伺服开启开关时使用。输入信号，开启伺服电源。
2、通用IO基板CN308专用IO接线图
3、通用IO基板CN306和CN309接线图
四、现场接线和操作步骤
1、端子台实物接线图
（1）按钮实物接线
（2）端子台接线实物图
2、CN308专用实物接线图
3、编写程序和设定为主程序
这里使用平移指令SFTON合SFTOF，编写安川平移搬运程序，程序及其注释如下：
NOP 程序开始
*WHILE_T 无限循环标签*WHILE_T
SET B010 0 赋值B010=0
SUB P010 P010 把P010清零
*A 取料放料标签*A
MOVJ C00000 VJ=30.00 取料点上方点位
MOVL C00001 V=300.0 取料点
DOUT OT#(12) ON 机器人夹具信号
TIMER T=0.50 夹具动作延迟0.5秒
MOVL C00002 V=400.0 取料点上方点位
SFTON P010 开启平移指令：这里用机器人坐标系，平移变量以P010为准
MOVJ C00003 VJ=30.00 放料点上方点位
MOVL C00004 V=300.0 放料点位
DOUT OT#(12) OFF 机器人夹具信号
TIMER T=0.50 夹具动作延迟0.5秒
MOVL C00005 V=400.0 取料点上方点位
SFTOF 关闭平移指令
MOVJ C00006 VJ=30.00 取料点上方点位
ADD B010 1 计数器B010自加一
ADD P010 P011 把平移变量P010累加加上P011的偏移量
JUMP *A IF B010<4 如果B010值小于4则执行跳转指令跳转到标签*A，如果B010大于4则继续往下正常运行
WAIT IN#(15)=ON 等待循环启动信号di15
JUMP *WHILE_T 跳转到标签 *WHILE_T无限循环
END 程序结束
4、操作步骤
（1）启动过程
A：安川机器人设置主程序；
B：安川机器人示教器打到外部运行模式
C：按下安全基板伺服上电按钮；
D：按下CN308选择主程序按钮；
E：按下CN308启动按钮——>机器人正常运行
F：每次执行完四个产品，机器人wait di15；
（2）暂停和恢复启动
A：机器人正常运行时，按下暂停按钮，机器人立刻停止，暂停时机器人还处于上电状态；
B：直接按下启动按钮，机器人继续接着往下正常运行；
（3）急停和恢复启动
A：机器人正常运行时，按下安全基板外部急停按钮，机器人立刻停止并报外部急停信息，机器人电机断开；
B：按下CN308报警/错误复位按钮；
C：按下安全基板伺服上电按钮；
D：按下CN308启动信号，机器人接着往下继续正常运行。

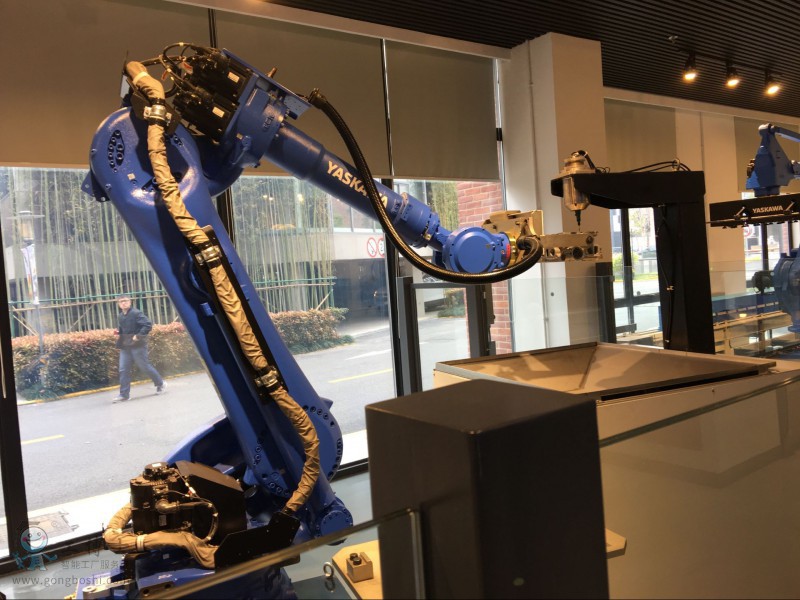

5、机器人运行实物图
